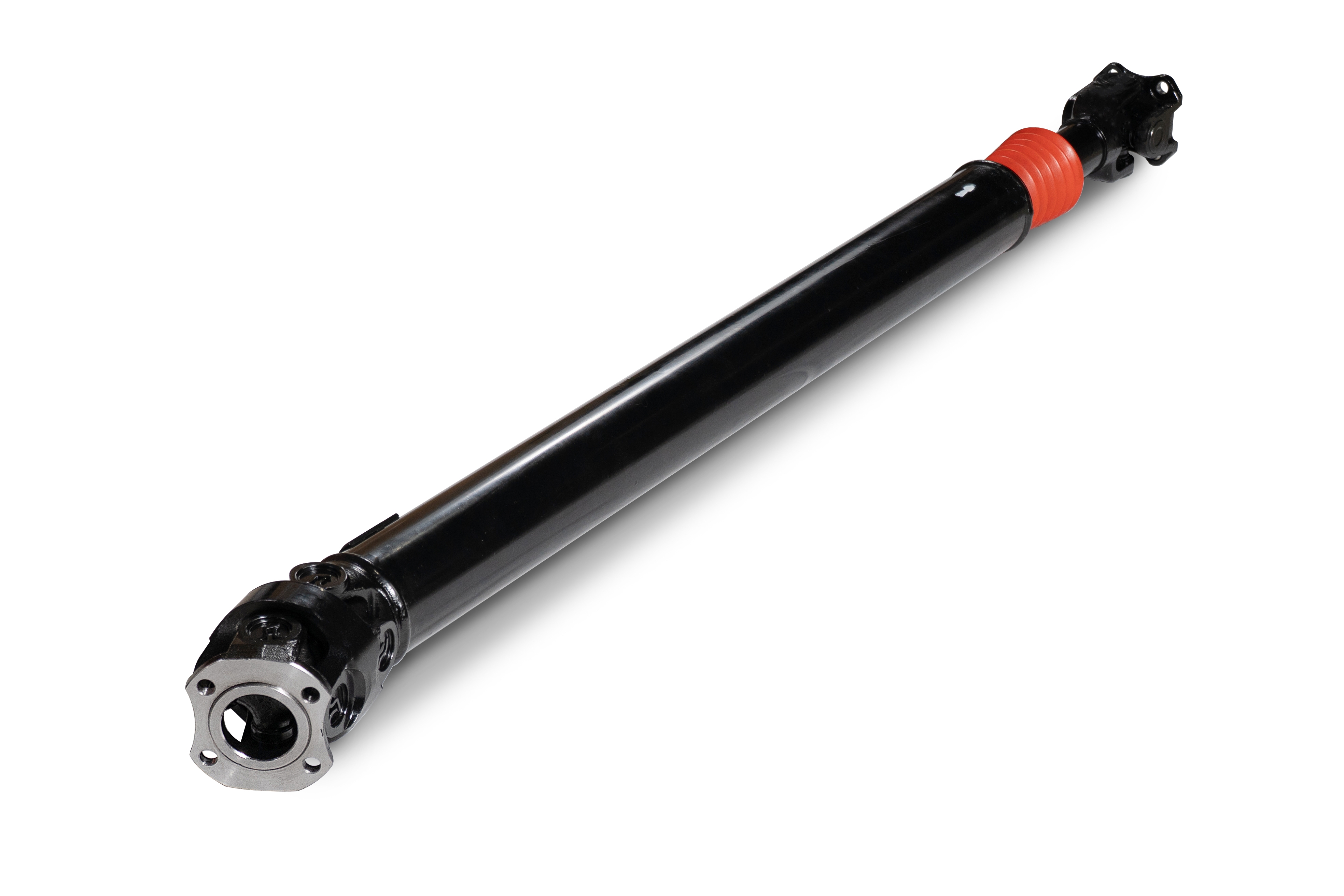

Вал карданный redBTR с двойной крестовиной разработан специально для установки на "лифтованные" автомобили. Дополнительная крестовина снижает уровень вибрации трансмиссии за счет равномерного распределения нагрузки на шарнирное соединение при максимальных ходах подвески.
Применяемость
Для автомобилей с механической раздаточной коробкой УАЗ 3162 SIMBIR, 3163 PATRIOT.
Преимущества
Главное отличие карданного вала redBTR – это устранение вибрации автомобилей благодаря двойной крестовины.

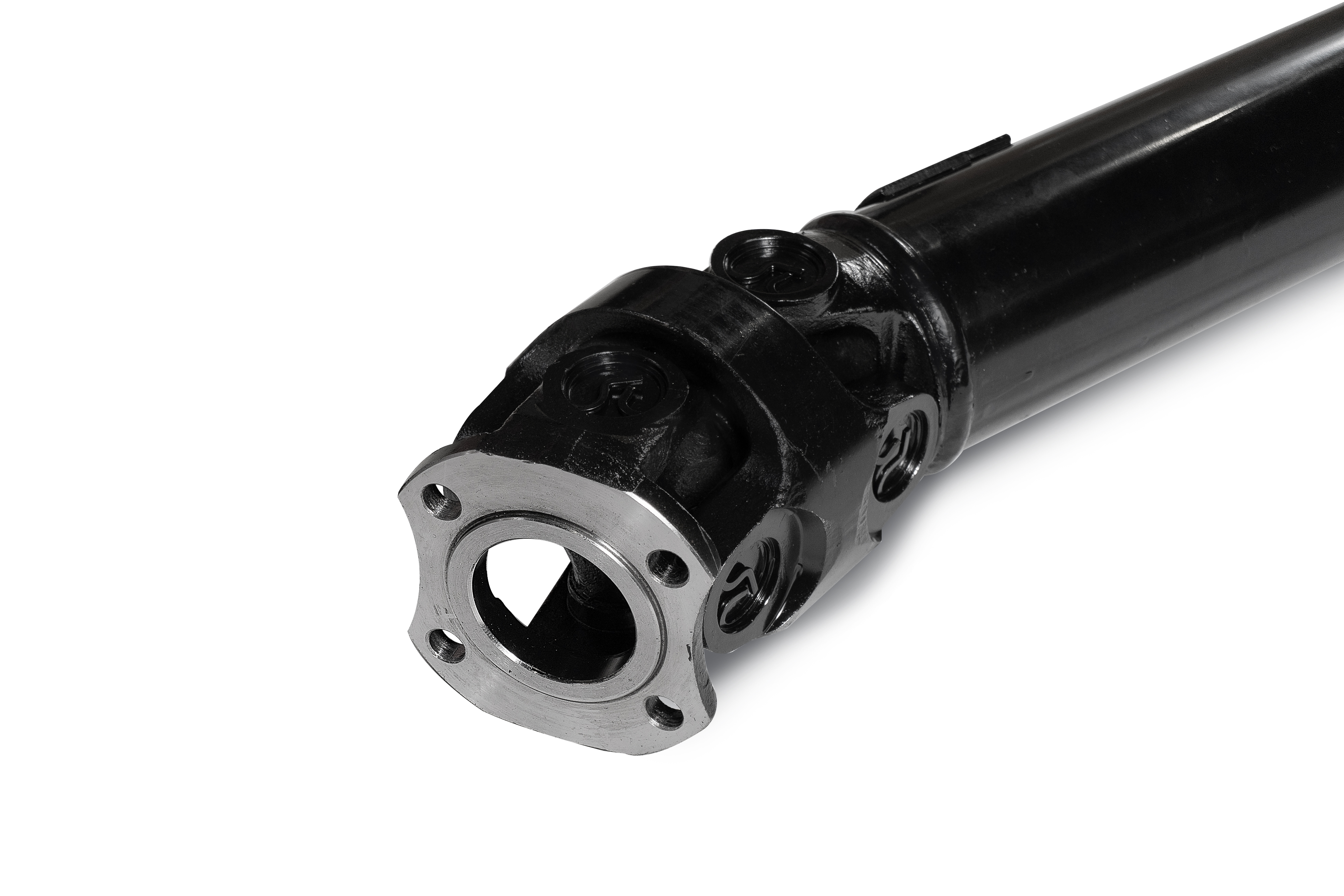

Двойная крестовина именуется как Шарнир Гука. Внутри шарнира расположен шар, который центрирует и фиксирует вращения двух крестовин. В производстве шар и крестовина подвергаются дополнительной термообработке закалкой для увеличения их износостойкости. Палец шара работает в игольчатом подшипнике, что дополнительно обеспечивает длительный срок работы шарнира. Сам шарнир закрыт грязезащитным пыльником.
Повышенный эксплуатационный ресурс карданного вала redBTR так же достигается благодаря закалке шлицов вала до твердости не менее 45 единиц (HRC) по Роквелу.
Автоматизированная запрессовка подшипников крестовин исключает деформацию вилок и фланцев при сборке.
Имеются 3 степени защиты шлицевого соединения:
- Шлицы вала защищены покрытием Pebox синего цвета, которое предохраняет соединение от преждевременного износа и продлевает ресурс вала.
- Штатные резиновый и войлочный уплотнитель.

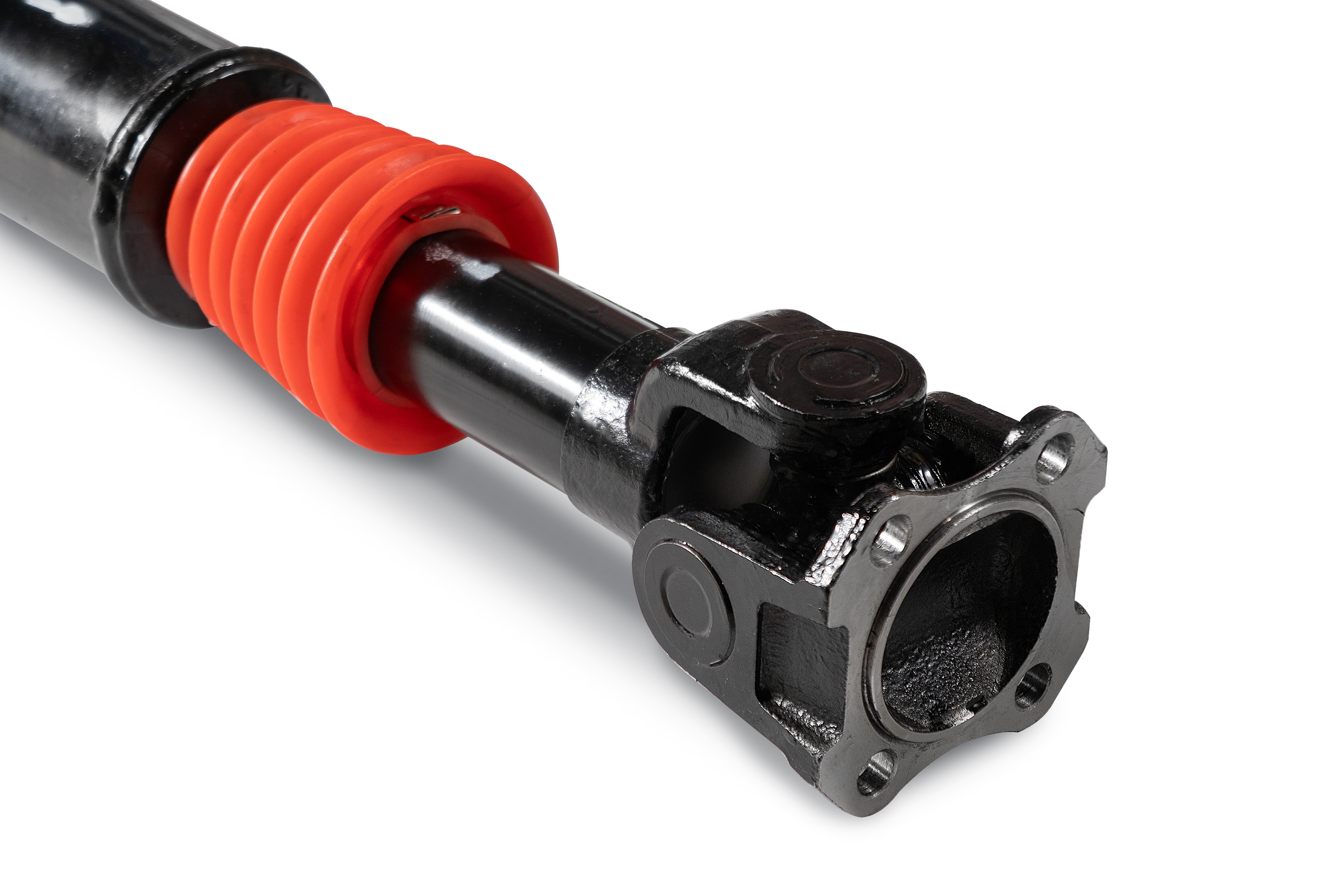

- Всё шлицевое соединение защищено дополнительным силиконовым пыльником от попадания грязи и влаги.
Все узлы карданного вала являются обслуживаемыми. Имеются прессмасленки, расположенные для смазки шара, крестовин и смазки шлицевого соединения.
Балансировка валов производится на Германском оборудовании фирмы "Sсhenck" с высокой точностью до 10 граммов, в сравнении со штатными где точность достигает до 40 грамм. Высокая точность балансировки валов redBTR позволяет уменьшить вибрации и шумность при эксплуатации.
Технические характеристики
Величина передаваемого крутящего момента - 1550 Нм.
Длина по фланцам:
- в сжатом состоянии - 1251 мм.
- в растянутом состоянии - 1306 мм.
Длина по центрам крестовин:
- в сжатом состоянии - 1168 мм.
- в растянутом состоянии - 1223 мм.
Габариты - 1300х120х120 мм.
Масса: 13,4 кг.
Комплектация
Карданный вал переднего моста redBTR - 1 шт.
Паспорт - 1 шт.
